كيفية اختيار مقاومة شنت المناسب لأنظمة إدارة البطاريات
في نظام إدارة البطارية، لا يُعتبر مقاومة شنت جزءًا سلبيًا ثانويًا. فهو يؤثر مباشرة على قياس التيار، وحساب حالة الشحنة، وسلوك الحماية، والكفاءة، والثقة بالنظام على المدى الطويل. تشير شركة تكساس إنسترومنتس إلى أن مقاومات الشنت هي خيار شائع في قياس التيار باستخدام BMS لأنها توفر دقة عالية وتكلفة منخفضة وبساطة، لكنها تحذر أيضًا من أن خطأ الشنت يمكن أن يهيمن على إجمالي خطأ قياس التيار إذا لم يتم التعامل مع التصميم والمعايرة بشكل صحيح.
ابدأ بقيمة المقاومة ونطاق التيار ومطابقة سلسلة الإشارة
الخطوة الأولى هي تأكيد النطاق الحالي الفعلي لحزمة البطارية، وليس مجرد التيار التشغيلي الاسمي. يجب أن يتطابق جهاز مقاومة شنت BMS مع التيار المستمر، والتيار الذروي، والتيار الناتج عن الاسترجاع، وتيار العطل، ونطاق القياس المتوقع من مضخم التيار أو وحدة ADC. توضح شركة TI أنه بالنسبة لتصاميم BMS عالية التيار، قد تكون المقاومات الشانت منخفضة المقاومة جداً ضرورية، وتعتمد قيمة الشانت الصحيحة على كسب المضخم، وحدود الإمداد، وهدف القياس بكامل المدى. من الناحية العملية، يجب اختيار قيمة المقاومة مع دائرة الاستشعار، لأن الشانت لا يعمل بمفرده.
المسألة الثانية هي المقايضة بين مستوى الإشارة وفقدان الطاقة. يشرح دليل قياس التيار من TI أن المقاومة الأعلى للشمعة تولد إشارة جهد أكبر، مما يساعد المضخم الحساس، لكنها أيضًا تزيد من فقدان الطاقة في النظام. هذه هي التحدي الأساسي في اختيار التصميم لـ BMS: إذا كانت المقاومة منخفضة جدًا، يصبح الحصول على دقة منخفضة للتيار صعبًا لأن خطأ التحويل في المضخم يصبح أكثر أهمية؛ إذا كانت المقاومة عالية جدًا، يزداد التسخين وفقدان الكفاءة عند التيارات العالية. لذلك، يبدأ قرار الشراء الجيد بسؤال واحد: ما قيمة المقاومة التي تعطي إشارة قابلة للقياس بما يكفي دون إضافة فقدان I²R غير مقبول للبنك؟
يجب على المشترين أيضًا التحقق مما إذا كانت قيمة المقاوم المقصودة تناسب قياس التيار ثنائي الاتجاه والملف التشغيلي الفعلي للحزمة. لا تقيس أنظمة BMS التفريغ فقط. فهي غالبًا ما تحتاج إلى تتبع دقيق للشحن والتفريغ عبر نطاق ديناميكي واسع، بما في ذلك التيارات الصغيرة جدًا أثناء وضع الاستعداد والتيارات العالية جدًا أثناء الأحداث القصوى. المقاوم الذي يبدو مناسبًا لنقطة تشغيل واحدة قد يظل خيارًا خاطئًا إذا كانت الحزمة تحتاج إلى دقة عالية في التيار المنخفض وسلوك حراري مستقر في التيار المرتفع.
ركز على الدقة أكثر من درجة الحرارة، وليس فقط على قدرة التحمل في درجة حرارة الغرفة
بالنسبة لـ BMS و استشعار التيار، الدقة ليست مجرد موضوع التسامح الاسمي المطبوع على ورقة البيانات. تشير شركة TI إلى أن تسامح المقاومة ومعامل درجة حرارة المقاومة، أو TCR، هما المواصفان الرئيسيتان اللتان تمثلان دقة المقاومة. كما تشير إلى أن المعايرة عند درجة حرارة الغرفة يمكن أن تزيل الكثير من خطأ التسامح الأولي، لكن خطأ الانجراف الحراري أصعب بكثير في المعايرة لأنه يتغير مع درجة حرارة التشغيل. وهذا يجعل انخفاض معامل TCR أحد أهم نقاط الفحص عند اختيار مقاومة شنت لنظام البطارية.
تعد السلوكيات الحرارية مهمة لأن بيئات BMS نادرًا ما تكون مثالية حراريًا. بعض حزم البطاريات تعتمد على التبريد الطبيعي، ويمكن أن تتغير مستويات التيار بسرعة، لذا حتى الانحراف الصغير في المقاومة يمكن أن يشوه التيار المقاس مع مرور الوقت. كما تشير TI إلى أن القوة الدافعة الكهربائية الحرارية يمكن أن تُدخل عشرات إلى مئات الميكروفولت، وهو ما يصبح غير مقبول عندما يكون نطاق القياس الكامل صغيرًا جدًا. تذهب بيانات WSBE الأخيرة من Vishay إلى أبعد من ذلك، حيث تظهر معامل درجة الحرارة للمقاومة أقل من 10 جزء في المليون/°م عبر نطاق -55°م إلى 150°م لتلك العائلة وتضع هذه الاستقرار كوسيلة لتقليل أو حتى تجنب تعويض الحرارة في بعض التصميمات.
الانحراف طويل المدى لا يقل أهمية عن الدقة المبدئية. بيانات BSL الخاصة بشركة Isabellenhütte لاستخدام BMS/ESS تسرد استقرار القياس عند درجات الحرارة العالية، قوة دافعة حرارية أقل من 0.6 ميكروفولت/كلفن، والانحراف الأقصى للمقاومة أقل من 0.75% بعد 2000 ساعة من التشغيل المستمر عند أقصى درجة حرارة. هذه الأرقام مهمة لأن المشترين لا يختارون المقاوم للتحقق الأولي فقط. إنهم يختارون ما إذا كانت قياسات التيار ستظل موثوقة بعد شهور أو سنوات من التعرض الفعلي للحمل والحرارة.
تحقق من نمط الحزمة، واستشعار كلفن، وتصنيف الطاقة، وتكامل النظام

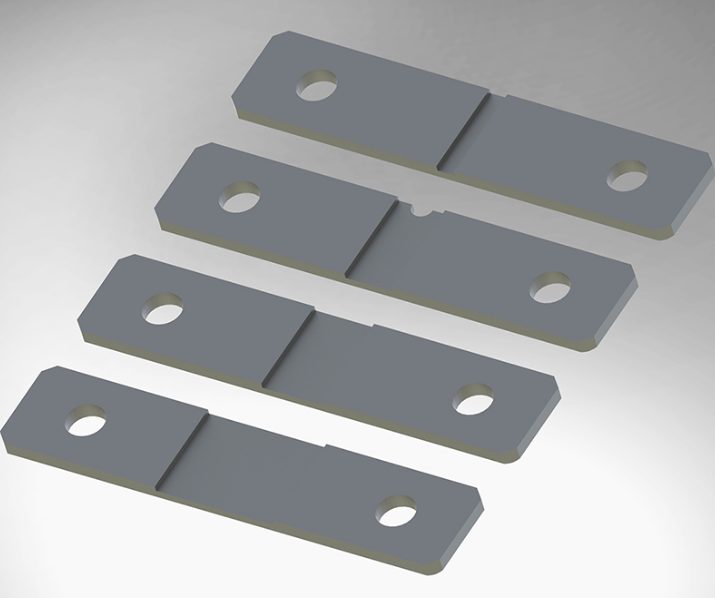

يجب أن يتوافق أيضًا مقاومة شنت BMS مع البنية الفيزيائية والكهربائية للحزمة. تُظهر بيانات CSSA8436 ذات التيار العالي من Eaton مدى تنوع نمط الحزمة، وخيارات دبابيس القياس، ونطاق المقاومة، وتصنيف القدرة، ودرجة حرارة التشغيل حتى ضمن نفس العائلة: من 0.025 ميلي أوم إلى 0.2 ميلي أوم، حتى 40 واط، دبابيس قياس اختيارية، ودرجات حرارة تشغيل من -55 °م إلى +170 °م. بعبارة أخرى، الاختيار الصحيح لا يتعلق فقط بقيمة المقاومة. بل يتعلق أيضًا بكيفية تثبيت المقاوم، وكيفية اتصاله، ومقدار الحرارة والتيار التي يمكن أن يتحملها في قضيب التوصيل المخطط أو تصميم الحزمة المقصود.

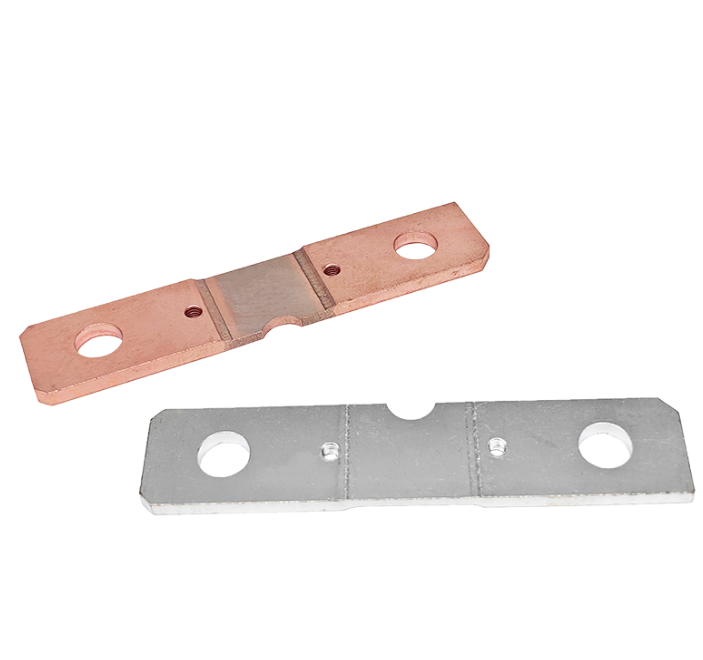

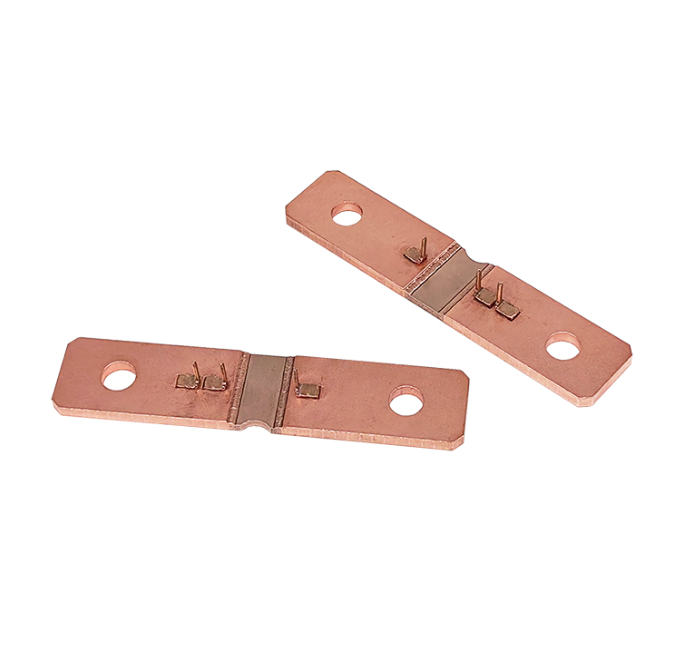

تعد طريقة الاتصال أكثر أهمية مما يتوقعه العديد من المشترين. تشرح مذكرة تطبيق فيشاي حول شنت البطارية ذات الثلاث دبابيس الاستشعار أن تدفق التيار داخل دائرة الاستشعار يمكن أن يخلق هبوط الجهد التي تؤثر على قراءات محول التناظرية إلى الرقمية (ADC)، وأن اتصال استشعار إضافي على جانب الأرض يمكن أن يقلل من هذه المشكلة عن طريق تقليل فرق الجهد بين الأرضية التناظرية ودبوس الاستشعار. بالنسبة للمشتريات، فهذا يعني أن مقاومة شنت الصحيح ليس مجرد عنصر معدني منخفض المقاومة فقط. بل هو أيضًا قرار متعلق بتصميم التخطيط وسلامة الإشارة. يمكن أن تحسن خيارات نمط كيلفن أو دبوس القياس المخصص بشكل كبير جودة القياس في أجهزة BMS الحقيقية.
أخيرًا، يجب على المشترين تقييم الموثوقية من حيث دورة الحياة الكاملة. مؤهلات AEC-Q200، وقدرة النبضات الكهربائية، وسلوك تخفيض القدرة، والمقاومة الحرارية، وميزات القابلية للتتبع مثل وسم القيمة المقاسة أو ترميز DMC كلها مؤشرات عملية على ما إذا كان المقاوم جاهزًا لبيئات البطاريات الصعبة. قد يصبح سعر الوحدة الأقل تكلفة الخيار الأغلى إذا زاد من وقت المعايرة، أو رفع خطر الانحراف، أو أجبر على عمل تعويض إضافي في تصميم BMS. السؤال الأفضل هو: هل سيحافظ هذا المقاوم مقاومة شنت على دقة استشعار التيار واستقرارها الحراري وسهولة تكاملها طوال عمر الحزمة بالكامل؟
اختيار مقاومة شنت المناسب لنظام إدارة البطارية يعني تحقيق توازن بين أربعة أشياء في نفس الوقت: الإشارة القابلة للقياس، فقدان الطاقة، استقرار الحرارة، وجودة التكامل. الخيار الأفضل عادةً ليس بالضرورة هو الذي له أقل مقاومة أو أقل سعر بمفرده. إنه الخيار الذي يتوافق مع ملف تيار الحزمة، يحافظ على الدقة عبر درجات الحرارة، يدعم اتصالات الاستشعار النظيفة، ويبقى مستقراً على مدار عمر التشغيل الحقيقي. هذا هو نوع الخيار الذي يحسن أداء BMS بدلاً من خلق تكلفة خفية لاحقًا.
